卡特彼勒的“明星機型”：D8R與D8GC
在工程機械設備的廣闊天地里，卡特彼勒無疑是一顆璀璨的明星，旗下的D8R履帶式拖拉機和D8GC推土機更是備受矚目，堪稱行業內的“明星機型”。
卡特彼勒D8R履帶式推土機，整機工作重量達37771kg，飛輪功率為228kW，猶如一個力大無窮的鋼鐵巨人，在各種復雜的工程環境中都能展現出強大的實力。其發動機采用卡特彼勒CAT3406CTA或DITA型號，大排量和高扭矩儲備使其擁有應對堅硬物料所需的澎湃動力。在礦山開采的第一線，D8R推土機可以輕松鏟除障礙、平整場地，為后續的開采作業打下堅實基礎；在大型基建工程中，無論是挖路塹、構筑路堤，還是回填基坑，D8R都能憑借其強大的推土能力和高效的作業效率，成為工程建設者們的得力助手。它還配備了動力換檔變速箱、獨特的Cat扭矩分配器和差速轉向裝置，這些部件與發動機協同工作，不僅提供了出色的動力，還確保了設備在各種地形條件下的可靠性和靈活性。
卡特彼勒D8GC推土機同樣表現卓越，它是為滿足現代工程建設需求而精心打造的一款設備。在設計上，D8GC充分考慮了用戶在不同工況下的使用需求，具備強大的動力和高效的作業能力。這款推土機搭載的發動機同樣性能強勁，能夠輸出穩定而強大的動力，驅動整機在各種復雜工況下高效作業。在道路建設中，D8GC可以快速地完成土方的推運和壓實工作，大大提高了道路施工的進度；在大型水利工程中，它也能發揮重要作用，協助完成堤壩修筑、河道清理等關鍵任務。其堅固耐用的機身設計和先進的液壓系統，使得它在面對高強度的工作任務時，依然能夠保持穩定可靠的性能，減少故障發生的概率，為工程的順利進行提供有力保障。

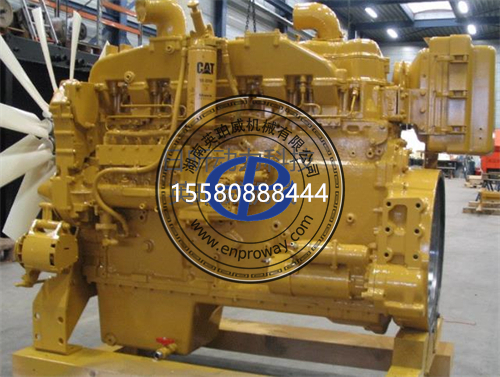

3406發動機：動力核心剖析
在卡特彼勒D8R履帶式拖拉機和D8GC推土機的卓越性能背后，3406發動機無疑是最為關鍵的核心動力源泉。這款發動機以其強大的性能、出色的可靠性和高效的燃油經濟性，為這兩款明星設備的高效作業提供了堅實保障。
3406發動機是直列六缸四沖程柴油發動機，擁有著出色的參數表現。其缸徑為137mm，沖程165mm，排量達14.6升，這樣的大排量設計為其提供了強大的動力基礎。從功率方面來看，它的功率區間在200-300kW，額定功率/轉速為280-347/1800-2100kW/rpm，在D8R和D8GC中，它能夠穩定輸出強大動力，推動設備在各種復雜工況下高效運行。例如，在D8R推土機進行礦山開采作業時，面對堅硬的巖石和大量的土石方，3406發動機的高功率輸出使得設備能夠輕松地將物料鏟起并推移，展現出強大的作業能力。
在技術特點上，3406發動機采用了先進的燃油系統和渦輪增壓技術。先進的燃油系統能夠精確控制燃油的噴射量和時間，實現更高的燃油利用率和更低的油耗。在實際作業中，無論是長時間的連續工作，還是在不同的負載情況下，3406發動機都能保持較低的燃油消耗，為用戶節省了大量的燃油成本。渦輪增壓技術則有效提高了發動機的進氣效率，使發動機在吸氣沖程中能夠吸入更多的空氣，與燃油充分混合，從而提高燃燒效率，顯著提升動力性能。這一技術的應用，讓發動機在面對重載和復雜工況時，也能輕松應對，輸出穩定而強大的動力。
其結構設計也充分考慮了穩定性和可靠性。四沖程、水冷、直列六缸的設計，使得發動機在運行過程中更加平穩。水冷系統通過循環冷卻液降低發動機溫度，保證發動機在正常工作溫度范圍內運行，有效避免了發動機因過熱而出現故障。先進的冷卻系統能夠在發動機長時間、高負荷運行時，依然保持良好的散熱效果，確保發動機的穩定性和可靠性。承載發動機主要零部件的缸體采用了高質量的材料和先進的制造工藝，堅固耐用，為燃燒室提供了穩定的空間。密封燃燒室的缸蓋安裝氣門和火花塞，確保發動機的正常工作。曲軸連桿機構能夠將活塞的往復運動轉化為曲軸的旋轉運動，輸出動力穩定可靠。配氣機構控制氣門開閉，實現進氣和排氣過程，與進排氣系統協同工作，保證發動機的高效運行。
卡特彼勒對3406發動機進行了嚴格的測試和驗證，確保其在各種惡劣環境下都能穩定運行。無論是高溫炎熱的沙漠地區，還是寒冷刺骨的極地環境，亦或是高海拔缺氧的地區，3406發動機都能保持良好的工作狀態，為設備提供持續穩定的動力支持。在建筑工地上，它不懼灰塵和惡劣的工作條件，始終穩定運行；在礦山開采中，面對高強度的作業和復雜的地質條件，也能堅守崗位，保障設備的正常運轉。

轉速傳感器：發動機的“心跳監測器”
在卡特彼勒D8R履帶式拖拉機和D8GC推土機的發動機系統中，3969104轉速傳感器扮演著極其重要的角色，它就像是發動機的“心跳監測器”，時刻守護著發動機的穩定運行。
轉速傳感器的核心作用是實時監測發動機的轉速。簡單來說，它能夠精確地感知發動機曲軸的旋轉速度，并將這一關鍵信息轉化為電信號，傳遞給發動機的控制系統。我們可以將發動機比作人體，而轉速傳感器就如同人體的心跳監測設備。在人體中，心跳的頻率反映了身體的基本狀態，過快或過慢的心跳都可能意味著身體出現了問題。同樣，發動機的轉速也是其運行狀態的重要指標，轉速傳感器通過不間斷地監測發動機轉速，為發動機的穩定運行提供了關鍵數據支持。
從工作原理來看，常見的轉速傳感器主要有磁電感應式和霍爾效應式兩種，卡特彼勒3969104轉速傳感器采用的具體類型，與設備的整體設計和性能需求緊密相關。磁電感應式轉速傳感器一般由永磁感應檢測線圈和轉子組成，當發動機運轉時，轉子會隨著發動機的曲軸同步旋轉，從而引起永磁感應檢測線圈周圍磁場的變化，這種變化會產生感應電動勢，進而輸出與發動機轉速相關的電信號。霍爾效應式轉速傳感器則是利用霍爾效應原理工作，當發動機的旋轉部件經過傳感器時，會引起傳感器內部磁場的變化，進而產生霍爾電壓，這個電壓信號就代表了發動機的轉速信息。
這些電信號對于發動機的控制系統而言，就像是來自前線的重要情報。發動機控制系統會根據轉速傳感器傳來的信號，精確地調整燃油噴射量、點火時機等關鍵參數。在發動機啟動時，轉速傳感器迅速檢測到發動機的初始轉速，并將信號傳遞給控制系統，控制系統據此精準地控制燃油噴射量，確保發動機能夠順利啟動。在發動機運行過程中，如果負載發生變化，例如D8R推土機在礦山作業時遇到更堅硬的巖石，負載瞬間增大，發動機轉速會有下降的趨勢。此時，轉速傳感器會立即捕捉到轉速的微小變化，并將信號反饋給控制系統，控制系統會迅速做出反應，增加燃油噴射量，提高發動機的輸出功率，以維持發動機的穩定轉速，保證設備能夠正常作業。
轉速傳感器還在發動機的故障診斷和保護方面發揮著關鍵作用。一旦轉速傳感器檢測到發動機轉速出現異常，如轉速過高或過低，超出了正常的工作范圍，它會及時將這一異常信號傳遞給控制系統。控制系統接收到信號后，會立即采取相應的保護措施，比如限制發動機的功率輸出，甚至自動停機，以避免發動機因轉速異常而受到嚴重損壞。在D8GC推土機進行道路施工時，如果發動機由于某些原因出現轉速過高的情況，轉速傳感器會迅速察覺并向控制系統發出警報，控制系統會通過調整噴油系統或其他相關部件，降低發動機的轉速，使其恢復到正常工作狀態，從而保護發動機的安全。

探秘3969104轉速傳感器
（一）獨特設計與構造
3969104轉速傳感器在設計與構造上展現出了卓越的工業智慧，以適應卡特彼勒D8R和D8GC這類工程設備復雜惡劣的工作環境。從外觀上看，它有著堅固的金屬外殼，通常采用高強度的合金材質制成，這種材質不僅具備良好的耐磨性，能夠抵御工程作業中可能出現的碰撞和摩擦，還擁有出色的抗腐蝕性，在潮濕、多塵以及存在化學物質侵蝕的環境下，依然能保持穩定的性能。其外殼的形狀和尺寸經過精心設計，緊湊而合理，方便安裝在發動機的特定位置，并且與周邊的其他部件緊密配合，不占用過多的空間。
深入到內部構造，3969104轉速傳感器集成了一系列精密的組件。它包含一個高靈敏度的感應元件，這個元件是傳感器的核心，能夠精準地捕捉發動機曲軸的旋轉運動。如果采用的是磁電感應式，感應元件通常由永磁體和感應線圈組成。永磁體產生穩定的磁場，當發動機曲軸上的齒輪或其他旋轉部件經過時，會切割磁力線，使得感應線圈中產生感應電動勢，這個電動勢的大小和頻率與發動機的轉速密切相關。若是霍爾效應式，感應元件則利用霍爾效應原理，當有磁場變化時，會產生相應的霍爾電壓信號。為了確保傳感器的穩定運行，內部還配備了信號調理電路，它能夠對感應元件產生的原始信號進行放大、濾波和整形等處理，去除信號中的噪聲和干擾，將其轉化為適合發動機控制系統接收和處理的標準電信號。這些精心設計的內部構造，使得3969104轉速傳感器在復雜的工程環境中，依然能夠準確、穩定地工作。
（二）工作原理深度解析
3969104轉速傳感器的工作原理，是將發動機的轉速信息轉化為電信號，以便發動機控制系統進行監測和控制。以磁電感應式為例，當發動機運轉時，曲軸會帶動與之相連的齒輪或信號輪同步旋轉。3969104轉速傳感器的感應元件中的永磁體，會在其周圍形成一個穩定的磁場。隨著齒輪或信號輪的轉動，輪齒會不斷地靠近和遠離感應線圈，從而改變磁場的強度和分布。當輪齒靠近感應線圈時，磁場增強；當輪齒離開時，磁場減弱。這種磁場的變化會在感應線圈中產生感應電動勢，根據電磁感應定律，感應電動勢的大小與磁場變化的速率成正比。由于發動機轉速越快，輪齒切割磁力線的速度就越快，磁場變化的速率也就越大，所以感應線圈產生的感應電動勢的頻率也就越高。通過測量這個感應電動勢的頻率，就可以精確地計算出發動機的轉速。
信號的傳輸和處理過程同樣至關重要。感應線圈產生的感應電動勢是一個微弱的交流信號，這個信號首先會被傳輸到傳感器內部的信號調理電路。信號調理電路會對原始信號進行一系列處理，它會使用放大器將信號的幅度放大，使其能夠滿足后續電路的處理要求。接著，通過濾波器去除信號中的高頻噪聲和低頻干擾，保證信號的純凈度。經過整形電路，將不規則的交流信號轉換為標準的方波信號，這種方波信號更易于發動機控制系統進行識別和處理。處理后的信號會通過專門的線束傳輸到發動機的電子控制單元（ECU）。ECU接收到信號后，會根據預設的算法和程序，對信號進行分析和計算，從而得出發動機的實時轉速信息。ECU會根據轉速信息，結合其他傳感器傳來的信號，如油門位置信號、負載信號等，對發動機的燃油噴射量、點火時機等進行精確控制，以確保發動機始終處于最佳的工作狀態。
（三）與D8R、D8GC的適配性
3969104轉速傳感器與卡特彼勒D8R履帶式拖拉機和D8GC推土機的適配性極佳，是這兩款設備發動機系統的理想選擇。從物理安裝角度來看，它的設計尺寸和安裝接口與D8R和D8GC發動機的相關部位完美匹配。在D8R推土機上，傳感器能夠準確地安裝在發動機曲軸的特定位置，確保感應元件能夠直接、有效地檢測到曲軸的旋轉運動。其安裝方式經過精心設計，采用了牢固的固定裝置，能夠在設備運行過程中，承受強烈的振動和沖擊，不會出現松動或位移的情況，保證了傳感器測量的準確性和穩定性。在D8GC推土機上，同樣能夠實現無縫安裝，與發動機的整體結構融為一體。
在電氣性能方面，3969104轉速傳感器能夠精準匹配卡特彼勒3406發動機的工作特性。3406發動機在不同的工況下，會產生不同轉速范圍的旋轉運動。3969104轉速傳感器具有寬量程的測量能力，能夠準確地檢測到3406發動機從低速啟動到高速運轉的各種轉速變化。在發動機啟動時，轉速較低，傳感器能夠迅速捕捉到微弱的轉速信號，并將其準確地傳輸給控制系統，幫助控制系統順利完成發動機的啟動過程。當發動機在滿載作業時，轉速升高，傳感器依然能夠穩定地工作，快速、準確地反饋發動機的實時轉速，為控制系統提供可靠的數據支持。其輸出的電信號特性與3406發動機的控制系統要求高度一致，信號的幅值、頻率和波形等參數都能夠被控制系統輕松識別和處理，確保了整個發動機系統的高效運行。

傳感器故障：影響與排查
（一）故障表現與影響
當3969104轉速傳感器出現故障時，卡特彼勒D8R履帶式拖拉機和D8GC推土機可能會出現一系列異常狀況。發動機轉速不穩是最為常見的故障表現之一，此時發動機的轉速會出現無規律的波動，忽高忽低。在D8R進行礦山作業時，發動機轉速的不穩定會導致設備在推土過程中力量不均勻，作業效率大幅下降。原本可以快速完成的鏟土、推土動作，由于發動機轉速的異常，變得遲緩且斷斷續續，嚴重影響了工程進度。在D8GC推土機進行道路基層平整作業時，轉速不穩會使設備前進的速度不穩定，導致路面平整度難以保證，增加了后續施工的難度和成本。
設備運行異常也是故障的重要體現。比如，在啟動設備時，可能會出現啟動困難的情況，發動機需要多次啟動才能勉強運轉起來，甚至根本無法啟動。這是因為轉速傳感器故障導致發動機控制系統無法準確獲取發動機的轉速信息，從而無法精確控制燃油噴射和點火時機，使得發動機啟動條件不滿足。在設備運行過程中，還可能出現熄火現象，尤其是在負載變化較大的情況下，如D8R推土機在遇到大塊巖石時，突然增加的負載會使發動機轉速發生變化，而故障的轉速傳感器無法及時準確地反饋這一變化，導致發動機控制系統無法做出正確的調整，最終引發發動機熄火。這種突然的熄火不僅會中斷工程作業，還可能對設備造成損害，如在斜坡上作業時突然熄火，可能導致設備下滑，對設備結構和操作人員的安全構成威脅。
這些故障對工程進度的影響是顯而易見的。在大型工程項目中，每一臺設備的正常運行都至關重要。D8R和D8GC作為重要的工程機械設備，其故障會導致整個工程鏈條的某個環節出現卡頓，后續的施工步驟無法按時進行。原本計劃在一定時間內完成的場地平整、道路修筑等任務，因為設備故障而被迫延遲，這不僅會增加工程的時間成本，還可能導致項目無法按時交付，面臨違約風險。從設備壽命的角度來看，發動機轉速不穩和設備運行異常會使發動機內部的零部件承受不均勻的負荷和沖擊。長期處于這種異常狀態下，零部件的磨損會加劇，如活塞、曲軸、氣門等關鍵部件的磨損速度會加快，從而縮短發動機的整體使用壽命，增加設備的維修和更換成本。
（二）排查與維修要點
當懷疑3969104轉速傳感器出現故障時，我們可以采取一些簡單的排查方法。外觀檢查是第一步，仔細查看傳感器的外殼是否有破損、變形的情況，連接傳感器的線束是否有斷裂、松動或老化的跡象。如果發現線束有破損，可能會導致信號傳輸中斷或受到干擾，從而引發傳感器故障。在施工現場，由于環境復雜，線束可能會被尖銳的物體刮擦或受到重物擠壓，導致外皮破損。此時，我們需要對破損的線束進行修復或更換。檢查傳感器的安裝位置是否正確，是否有松動。如果傳感器安裝不牢固，在設備運行過程中產生的振動和沖擊可能會使傳感器與發動機的連接部位發生位移，影響傳感器對發動機轉速的準確檢測。
在使用萬用表測量傳感器的電阻值時，需要先查閱相關的技術資料，獲取該傳感器正常工作時的電阻值范圍。然后將萬用表調至合適的電阻檔位，斷開傳感器與電路的連接，將萬用表的表筆分別接觸傳感器的兩個引腳，測量其電阻值。如果測量得到的電阻值與標準范圍相差較大，那么很可能是傳感器內部出現了故障。在實際操作中，可能會遇到一些干擾因素，如萬用表的精度不夠、測量環境的溫度和濕度等，這些因素都可能對測量結果產生一定的影響，因此在測量時需要盡量排除這些干擾因素，確保測量結果的準確性。
維修或更換傳感器時，有諸多注意事項。在更換傳感器之前，一定要先斷開設備的電源，避免在操作過程中發生觸電事故。同時，要選擇與原傳感器型號和規格完全一致的新傳感器進行更換，確保其兼容性和性能的匹配度。在安裝新傳感器時，要嚴格按照安裝說明書的要求進行操作，確保安裝位置準確無誤，連接牢固。在連接傳感器的線束時，要注意插頭的方向和連接的緊密性，避免出現虛接的情況。如果線束插頭連接不緊密，在設備運行過程中可能會因為振動而導致接觸不良，影響傳感器的正常工作。
在完成傳感器的更換后，不要急于啟動設備，需要對整個安裝過程進行仔細檢查，確保所有的連接都正確無誤。然后，可以使用專業的診斷設備對傳感器進行檢測，查看其是否能夠正常工作，輸出的信號是否準確。專業的維修人員具備豐富的經驗和專業知識，能夠準確地判斷故障原因，并采取有效的維修措施。他們還擁有專業的維修工具和設備，能夠保證維修工作的質量和效率。在一些復雜的故障情況下，非專業人員可能會因為操作不當而導致故障進一步擴大，因此在遇到轉速傳感器故障時，盡量尋求專業維修人員的幫助是非常明智的選擇。

日常維護：延長傳感器壽命
定期維護對于3969104轉速傳感器的穩定運行和延長使用壽命起著至關重要的作用。在日常使用卡特彼勒D8R履帶式拖拉機和D8GC推土機時，操作人員和維護人員應當將轉速傳感器的維護工作納入常規保養計劃中。
定期清潔是維護工作的重要一環。在工程施工現場，灰塵、油污等雜質無處不在，這些雜質很容易附著在轉速傳感器的表面，影響其正常工作。建議每隔一段時間，例如每周或每兩周，使用干凈柔軟的棉布或專用的傳感器清潔工具，對傳感器的外殼和連接部位進行仔細擦拭。在清潔過程中，要注意避免使用有刺激性的清潔劑，以免對傳感器的外殼和內部元件造成腐蝕。對于一些難以清除的油污，可以使用少量的酒精進行擦拭，但要確保酒精完全揮發后再啟動設備。
連接線路的檢查也不容忽視。每天在設備啟動前或結束工作后，都應對連接轉速傳感器的線束進行檢查。查看線束是否有破損、老化、松動等情況。如果發現線束外皮有破損，應及時使用絕緣膠帶進行修復，或者更換新的線束，以防止線路短路或斷路，影響傳感器的信號傳輸。檢查插頭與插座的連接是否緊密，如有松動，要及時重新插緊，并確保插頭的鎖定裝置正常工作。在一些振動較大的工作環境中，線束可能會因為振動而逐漸松動，因此需要定期檢查并加固。
還可以定期使用專業的檢測設備對轉速傳感器的性能進行檢測，如檢測其輸出信號的穩定性、準確性等。一般來說，每運行一定的工作小時數，例如500小時或1000小時，就需要進行一次全面的性能檢測。通過檢測，可以及時發現傳感器潛在的問題，并采取相應的措施進行修復或更換，避免在設備運行過程中出現突發故障。在進行性能檢測時，要嚴格按照檢測設備的操作規程進行操作，確保檢測結果的準確性。
良好的維護習慣不僅能夠延長3969104轉速傳感器的使用壽命，降低設備的維修成本，還能保障卡特彼勒D8R和D8GC在工程作業中的穩定運行，提高工作效率，減少因設備故障而導致的工程延誤。因此，無論是設備操作人員還是維護人員，都應高度重視轉速傳感器的日常維護工作，嚴格按照維護規程進行操作。

總結：小部件，大作用
在卡特彼勒D8R履帶式拖拉機和D8GC推土機的龐大而復雜的工程體系中，3969104轉速傳感器雖然只是一個小小的部件，但卻發揮著舉足輕重的作用。它就像一個精密的“信號使者”，連接著發動機的運轉與設備的控制系統，為整個設備的穩定運行提供了不可或缺的數據支持。
從發動機的高效運轉，到設備的平穩作業，再到工程進度的順利推進，3969104轉速傳感器都扮演著關鍵角色。它的正常工作，確保了發動機能夠根據實際工況精確調整燃油噴射和點火時機，使設備在各種復雜環境下都能保持最佳性能。一旦這個小小的傳感器出現故障，將會引發一系列嚴重的問題，不僅會影響設備的正常運行，降低工程效率，還可能對設備造成損害，增加維修成本。
因此，無論是設備的操作人員、維護人員，還是工程項目的管理者，都應當充分認識到3969104轉速傳感器的重要性，加強對它的關注和維護。在日常工作中，嚴格按照操作規程進行操作，定期對傳感器進行清潔、檢查和性能檢測，及時發現并解決潛在的問題。只有這樣，才能確保卡特彼勒D8R和D8GC這兩款明星設備始終保持良好的工作狀態，在各類工程建設中持續發揮強大的作用，為我們的基礎設施建設、資源開發等重要領域貢獻力量。
零件號 396-9104 的說明
描述：
Cat 霍爾效應單傳感器具有霍爾元件。主動霍爾效應傳感器需要外部電源。目標齒輪方波輸出為波形函數。頻率與目標齒輪穿過傳感器時的表面速度成比例，但電壓水平不成比例（不同于被動轉速傳感器）。霍爾效應傳感器可以檢測到零轉速（不同于被動轉速傳感器）。

特性：
• 一個霍爾元件
• 一路輸出，3 條導線（電源線、回路線、信號線）
• 提供固定鼻長及深度可調殼體
應用：
• 需檢測零轉速或接近零轉速的情況。
• 變速箱輸出速度
• 轉速
• 正時
零件號 396-9104 的技術規格
外螺紋尺寸: 3/4/2016
螺紋長度（in）: 1.67
導線長度（in）: 12.6
總長度（in）: 2.2
零件號 396-9104 的兼容型號
TRACK-TYPE TRACTOR
D8R D8GC D8 GC
